FluxData FD-MA1045IL是一種雙角度分光測色儀，設計用于測量10度和45度光照下材料的反射外觀。內聯系統利用多個分光光度計提供快速測量，以捕獲表面的直接鏡面反射和散射光，并補償隨時間變化的照明。該系統的光學機械部件經過精心挑選，以確保該系統在工廠環境中具有良好的穩定性，并集成到自動化解決方案中。

工作原理：

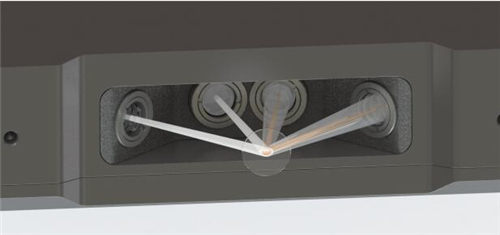

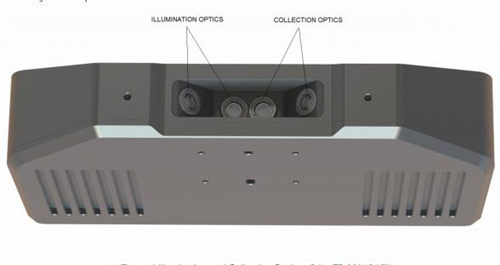

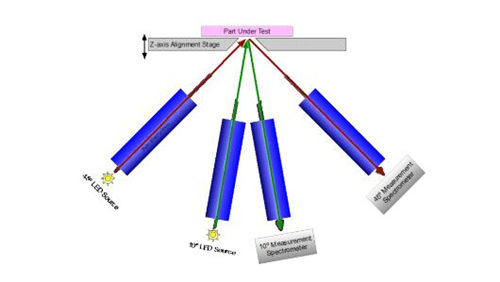

FD-MA1045IL使用多個光源和分光計捕捉樣品表面反射和散射的照明。如下圖所示，照明和采集光學元件與樣品表面上的單個點對齊。被測部件或儀器被移動到這些光學元件的會聚點處。通過對照明和測量的不同組合進行排序，它可以快速表征樣品的外觀，以達到質量和過程控制的目的。反射數據(相對于一個反射鏡或漫射器)以及CIELAB顏色坐標都會被計算出來，并從收集的光譜中輸出。

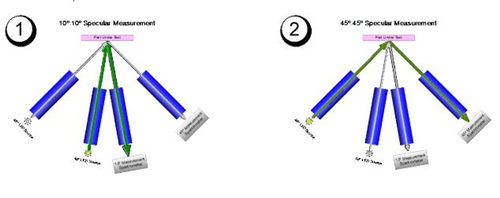

鏡面反射：

為了測量光滑光亮表面的直接鏡面反射，fd-ma1045il依次用10度LED光源照明，用10度測量光譜儀捕捉，然后用45度LED光源照明，用45度測量光譜捕捉。儀表。使用三級測量分光計進一步補償這些測量值，以校正光照的微小變化。

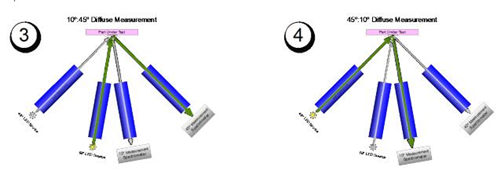

漫反射比：

為了測量樣品的漫反射比，使用10度光源照亮樣品，并用45度測量光譜儀捕獲與正常情況相對的45度散射光。

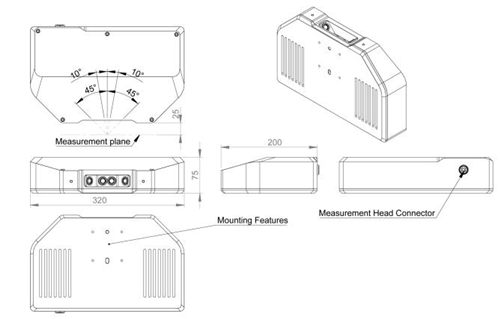

FD-MA1045IL產品規格：

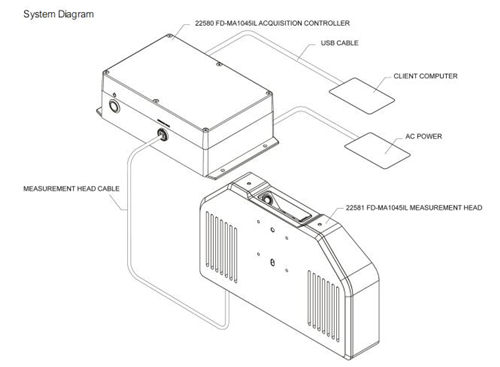

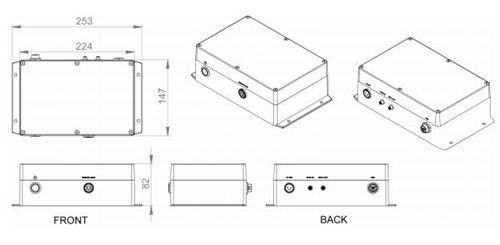

采集控制器：

FD-MA1045IL應用：

應用于色差檢測和產品色彩一致性檢測(GRR)。

FD-MA1045IL使用多個光源和分光計捕捉樣品表面反射和散射的照明。如下圖所示，照明和采集光學元件與樣品表面上的單個點對齊。被測部件或儀器被移動到這些光學元件的會聚點處。通過對照明和測量的不同組合進行排序，它可以快速表征樣品的外觀，以達到質量和過程控制的目的。反射數據(相對于一個反射鏡或漫射器)以及CIELAB顏色坐標都會被計算出來，并從收集的光譜中輸出。
